Dans une usine, la maîtrise de la température contribue directement à la régularité de la production. Une machine qui chauffe excessivement, un moule mal refroidi ou une eau de process trop chaude peuvent perturber les cycles de fabrication et affecter la qualité des produits. Les refroidisseurs industriels, également appelés chillers ou groupes d’eau glacée, permettent d’évacuer cette chaleur et de maintenir une température adaptée aux besoins du procédé.

Quel est leur fonctionnement ? Quels critères faut-il examiner avant de choisir un équipement ? Et pourquoi leur maintenance est-elle essentielle ? Voici les points à connaître pour mieux comprendre ces installations.

Qu’est-ce qu’un refroidisseur industriel ?

Un refroidisseur industriel est un équipement qui retire de la chaleur à un liquide, généralement de l’eau ou un mélange d’eau et de glycol. Ce liquide circule ensuite vers les machines ou les échangeurs à refroidir. Après avoir absorbé la chaleur du procédé, il revient vers le refroidisseur pour être refroidi de nouveau.

L’expression « eau glacée » ne signifie pas nécessairement que l’eau est proche de zéro degré. La température de fonctionnement dépend de l’application et des caractéristiques du matériel.

Les chillers de process servent notamment au refroidissement d’équipements et de procédés de fabrication. Leur sélection doit tenir compte des conditions réelles de production et du niveau de stabilité thermique recherché. Référence : refroidisseurs de process Trane.

Comment fonctionne un groupe d’eau glacée ?

Dans un refroidisseur à compression, deux circuits travaillent ensemble : le circuit hydraulique transporte la chaleur depuis le procédé, tandis que le circuit frigorifique permet de la rejeter vers l’extérieur.

Le cycle frigorifique repose sur quatre organes principaux :

• L’évaporateur : le fluide frigorigène y absorbe la chaleur de l’eau, qui se refroidit.
• Le compresseur : il aspire le fluide frigorigène à l’état vapeur et augmente sa pression.
• Le condenseur : il évacue la chaleur vers l’air ou vers un circuit d’eau ; le fluide frigorigène se condense.
• Le détendeur : il abaisse la pression du fluide avant son retour dans l’évaporateur.

La régulation adapte le fonctionnement du groupe aux besoins. Selon la conception, l’installation comprend également des pompes, un ballon tampon, des sondes de température, des dispositifs de contrôle du débit et des protections.

Refroidisseur à condensation par air ou par eau : quelle différence ?

Il faut distinguer le liquide refroidi du moyen utilisé pour évacuer la chaleur. Un groupe qui refroidit de l’eau peut ainsi avoir un condenseur refroidi par air.

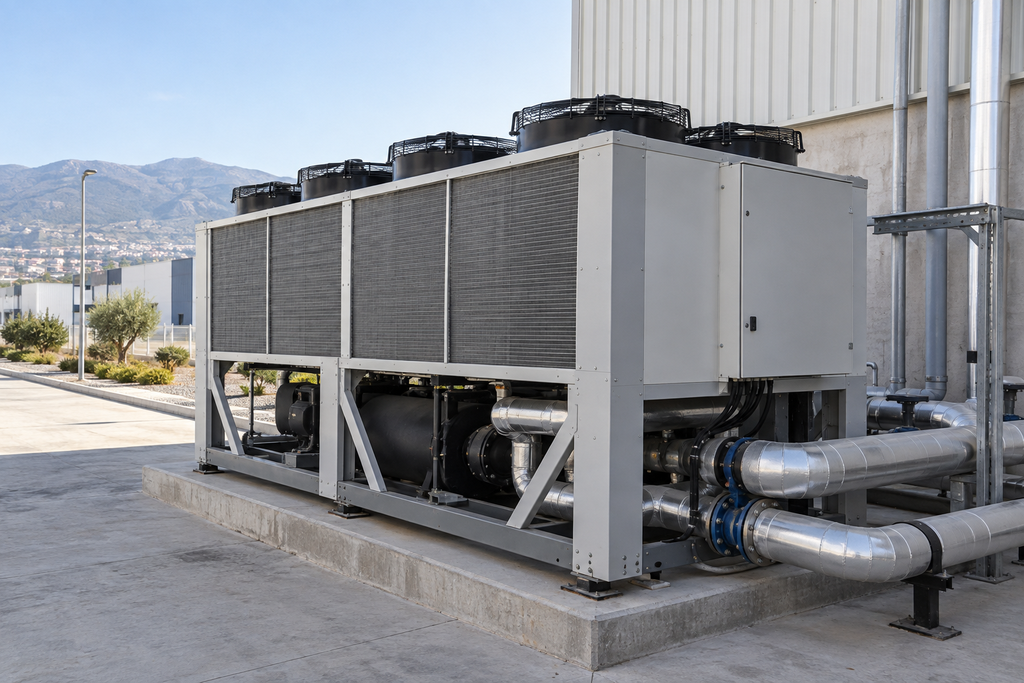

Les refroidisseurs à condensation par air

Ces équipements rejettent la chaleur dans l’air ambiant grâce à un condenseur et à des ventilateurs. Leur implantation doit permettre une circulation d’air suffisante et éviter la réaspiration de l’air chaud rejeté.

Ils nécessitent notamment de surveiller la propreté des batteries, l’état des ventilateurs et les dégagements autour de l’unité. La température extérieure influence leur capacité et leur consommation.

Les refroidisseurs à condensation par eau

Ces groupes transfèrent la chaleur à un circuit d’eau de condensation, associé par exemple à une tour de refroidissement. Leur étude doit intégrer les auxiliaires, le traitement de l’eau et l’entretien de l’ensemble du système.

Les deux architectures existent avec différentes technologies de compresseurs, notamment Scroll et à vis. La régulation et la variation de vitesse peuvent contribuer à adapter la production de froid à une charge variable. Référence : solutions pour chillers Danfoss.

Où utilise-t-on les refroidisseurs industriels ?

Les besoins varient selon les secteurs et les procédés :

• Plasturgie : refroidissement des moules, des lignes d’extrusion ou de certains circuits de machines.
• Industrie agroalimentaire : refroidissement de procédés et d’équipements par des échangeurs adaptés aux exigences sanitaires.
• Industrie automobile : gestion thermique d’équipements de production et de bancs d’essai.
• Métallurgie et usinage : refroidissement de certains circuits de machines, de lasers ou d’équipements de soudage.
• CVC des bâtiments industriels : alimentation de centrales de traitement d’air et d’autres terminaux à eau glacée.

Un même site peut avoir plusieurs besoins thermiques. Les regrouper sur un seul réseau n’est pertinent que si les températures, les horaires et les exigences de fonctionnement sont compatibles.

Comment choisir un refroidisseur adapté ?

La puissance indiquée sur une fiche commerciale ne suffit pas. Il faut vérifier la capacité disponible aux températures d’eau et aux conditions ambiantes prévues sur le site.

Une étude doit notamment préciser la chaleur à évacuer, les températures de départ et de retour, le débit nécessaire, les pertes de charge et les variations de production. La nature du liquide compte également : un mélange glycolé présente des propriétés différentes de celles de l’eau et doit être intégré au dimensionnement.

L’emplacement mérite la même attention. L’accès pour la maintenance, le bruit, la ventilation, l’alimentation électrique et la qualité de l’eau influencent la fiabilité de l’installation. Pour un procédé critique, il peut être nécessaire de prévoir une capacité de secours ou plusieurs unités.

Enfin, le coût d’achat doit être examiné avec les dépenses d’exploitation : électricité, entretien, consommables et conséquences d’un arrêt de production.

Pourquoi entretenir régulièrement un chiller ?

Une dérive progressive peut passer inaperçue : échangeur encrassé, filtre colmaté, débit insuffisant ou sonde défectueuse. Le suivi des températures, des alarmes et de la consommation aide à détecter ces anomalies.

Le programme d’entretien doit suivre les prescriptions du constructeur et les conditions du site. Il peut comprendre le nettoyage des échangeurs et filtres, le contrôle des pompes et ventilateurs, la vérification de l’étanchéité, ainsi que l’examen des connexions électriques et des dispositifs de sécurité. Les interventions sur le circuit frigorifique doivent être confiées à du personnel qualifié.

La maintenance préventive vise à préserver les performances et à limiter les arrêts imprévus ; elle ne se résume pas à intervenir lorsque le groupe se met en défaut. Référence : services et maintenance Carrier.

Refroidisseur industriel et rafraîchisseur adiabatique : à ne pas confondre

Un chiller produit un liquide refroidi destiné à un procédé ou à une installation CVC. Un rafraîchisseur adiabatique utilise l’évaporation de l’eau pour abaisser la température de l’air ; son efficacité dépend notamment de l’humidité ambiante. Ces équipements répondent donc à des besoins différents et ne sont pas interchangeables sans étude.

Votre projet de refroidissement industriel à Tanger

Vous souhaitez installer un groupe d’eau glacée, améliorer un réseau existant ou examiner des problèmes de refroidissement sur votre site ? Contactez Ocean’s Facilities à Tanger pour échanger sur votre projet. Les caractéristiques de vos machines, les températures recherchées et vos contraintes de production constituent le point de départ d’une solution adaptée.
